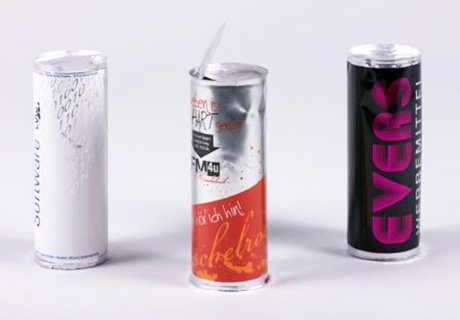

Единственный в мире устойчивый пакет в форме банки. Фото: bestinpackaging.com

Upakovano.ru знакомит читателей со статьей Антона Стимана (Anton Steeman), ведущего блога Best In Packaging, посвященной новым разработкам техники для формирования, наполнения и закрывания гибкой упаковки.

Поскольку гибкая упаковка, в частности дой-пак, завоевывает все большую популярность, ведя широкомасштабное наступление на старую добрую стеклянную тару, банки для напитков и даже на картонную упаковку для напитков, самое время, по мнению Антона Стимана, обратиться к двум недавним разработкам в области автоматических фасовочно-упаковочных машин FFS (от английского Form-Fill-and-Seal «формирование-наполнение-и-герметичное закрывание»). Именно это оборудование является основой для изготовления гибкой упаковки.

Компания Bossar Packaging из Испании выпустила свою горизонтальную «зеркальную» упаковочную машину HFFS модульного построения. А финская компания Huhtamaki представила в Таиланде «пакет, который банка или банку, которая пакет», произведенный на машине FFS, сконструированной и изготовленной болгарской компанией «Мехатроника».

«Зеркальная» машина HFFS модульного построения

На выставке Interpack 2011, прошедшей в Дюссельдорфе (Германия) в 2011 году, компания Bossar Packaging (Испания, Барселона), производитель горизонтальных упаковочных машин для формирования, наполнения и запаивания пакета, показала свою горизонтальную машину BMK 2600 L STU 2 CV, оснащенную новой функцией для производства небольших и узких пакетов дой-пак “snack size” ( на размер снэка) с горлышком, а также для изготовления гибких пакетов более крупных размеров. Благодаря новому дизайну горлышко вставляется в пакет под углом 35 градусов (в отличие от стандартных 45 градусов), что обеспечивает более широкое открывание пакета для удобства наполнения продуктом.

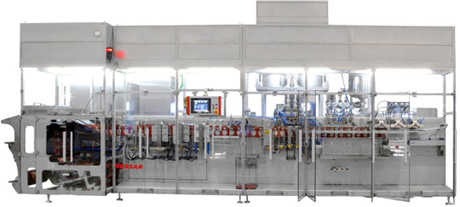

На выставке Interpack 2011 Bossar Packaging показала свою горизонтальную машину BMK 2600 L STU 2 CV

Система способна производить пакеты малого формата (от трех до трех с половиной унций, то есть от 85 до 99,2 г), рассчитанные на одну порцию продукта. Эти пакеты удобно складывать в короба благодаря тому, что горлышко находится сбоку. Они полностью заполняют объем транспортной тары. В настоящее время, как правило, пакеты имеют горлышко по центру и при складывании во вторичную упаковку требуют дополнительного пустого пространства, что менее эффективно. Дой-паки могут выпускаться с самыми разными вариантами укупорки в стиле «каноэ», в том числе с закручивающимися колпачками или открываемыми вытягиванием крышками.

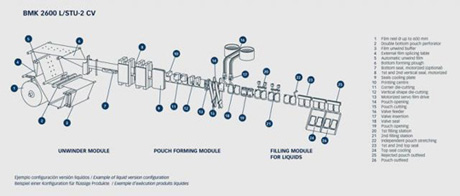

Серия горизонтальных упаковочных машин Bossar BMK разработана на основе модульного принципа

Серия горизонтальных упаковочных машин Bossar BMK разработана на основе модульного принципа, что отличает их от традиционных машин, сконструированных на одной раме. Логичным следующим шагом стала разработка модульных «зеркальных» машин, которые производят те же самые операции формирования пакета, его наполнения и укупорки, только в зеркальном виде.

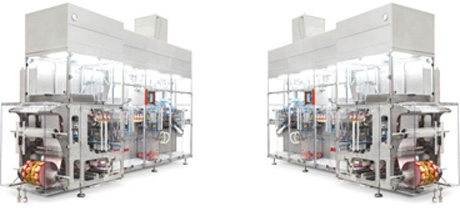

Логичным шагом стала разработка модульных «зеркальных» машин

Процессы формирования, наполнения и запайки пакетов производятся в обратном направлении (справа налево) по сравнению с традиционными упаковочными машинами. Это дает клиенту возможность установить одну упаковочную машину напротив другой. При этом их обслуживание осуществляется одним оператором, поскольку части обеих машин находятся друг против друга.

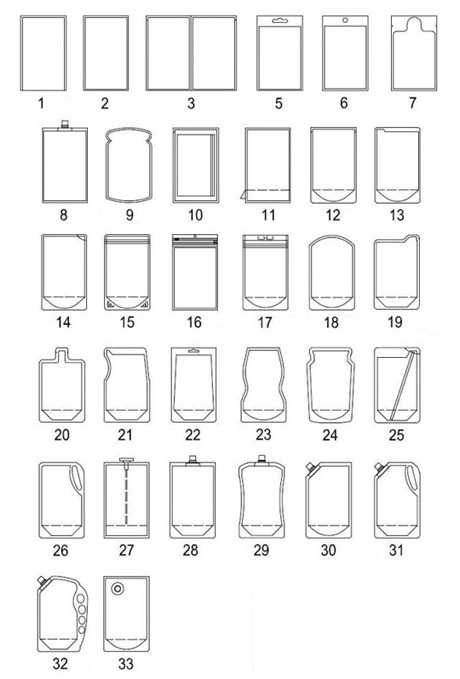

Ассортимент продукции, изготовленный на машинах модели BMK, может включать самые разные варианты, в том числе с использованием ламинарного потока для стерилизации колпачков перекисью водорода.

Пакет, который банка, и банка, которая пакет

В мае 2012 года потребители Таиланда стали свидетелями выпуска на рынок ряда продуктов Maxx Drink с фруктовыми вкусами в гибких пакетах Cyclero емкостью 200 мл. Эти пакеты представители компании Huhtamaki любят называть «питьевыми пакетами» (DrinkBags). Впервые полностью гибкая версия дизайна Cyclero воплотилась в коммерческой продукции.

Компания Huhtamaki, изобретатель дизайна Cyclero, заявляет, что эта упаковка подобна упаковке продуктов, таких как Capri Sun, но при этом не является устойчивым гибким пакетом. Она имеет отделяющуюся крышку, и потребитель может пить прямо из отверстия, как это возможно в случае банки для напитков. И нет необходимости в соломинке или специальном горлышке.

Maxx Drink с фруктовыми вкусами в гибких пакетах Cyclero емкостью 200 мл

Компания определяет этот формат как «единственный в мире круглый флоу-пак» (“the world’s only round flow pack”), и утверждает, что наличие алюминиевой фольги толщиной 8 микрон в составе многослойного материала вместе с процессом пастеризации продукта при температуре 90°C обеспечивают годовой срок годности содержимого. Состав многослойного материала и барьерные свойства могут быть подобраны специально для изготовления любого негазированного напитка.

Упаковочная машина FFS, установленная в Таиланде, была разработана и изготовлена болгарской компанией «Мехатроника». Скорость машины, оснащенной четырьмя станциями, составляла до 170 пакетов в минуту. Более 50 лет фирма «Мехатроника» поддерживает болгарское машиностроение. Габровская компания утверждает, что не заметила кризиса, так как ее машины продаются во всем мире благодаря оригинальным технологическим решениям, а также быстрому и качественному сервисному обслуживанию.

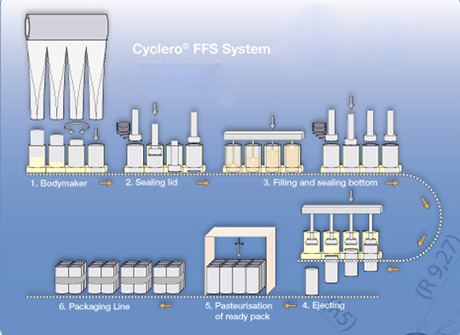

Упаковочная машина FFS, установленная в Таиланде, была разработана и изготовлена болгарской компанией «Мехатроника»

Сам факт, что пустой пакет весит менее четырех граммов, представляет сложность для разработки машины. Но специалисты компании «Мехатроника» рационально подошли к решению этой проблемы.

Хотя легковесная упаковка может быть привлекательной возможностью для многих ведущих рынков мира в плане сокращения количества упаковки и выбросов углекислого газа, финская фирма Huhtamaki рассчитывает на рост в первую очередь на рынках развивающихся стран. У специалистов Huhtamaki есть сомнения в том, что эта новинка подходит для Европы или других ведущих рынков, потому что она, по мнению многих, выглядит слишком дешево. И действительно, как отмечает Антон Стиман, если посмотреть повнимательнее на эту упаковку (детальное изображение см. ниже), вы согласитесь, что она производит впечатление скорее кустарного изделия. Не совсем то, что нужно сложному рынку XXI столетия.

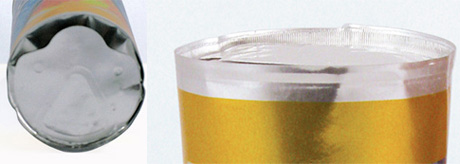

Легковесная упаковка, по мнению многих, выглядит слишком дешево

Пакет для напитков DrinksBag, предназначенный для Таиланда, является последней и наиболее простой новинкой в ряду Cyclero, которая всегда представляла собой логичную оптимизацию традиционных устойчивых пакетов, которая позволяет избежать боковых швов, что очень сильно влияет на внешний вид. В то же время она обеспечивает преимущества гибкой упаковки перед традиционными стеклянными и металлическими банками и картонной упаковкой для напитков. Поскольку возможны различные комбинации, система позволяет создавать индивидуальные упаковочные решения на заказ.

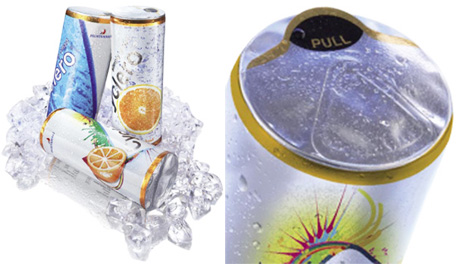

Поскольку возможны различные комбинации, система позволяет создавать индивидуальные упаковочные решения на заказ

Что касается дна упаковки, здесь существует выбор между круглым донышком и овальным, гибким или жестким. Корпус изготавливается из многослойного материала, который может иметь прозрачную, непрозрачную или металлизированную отделку. Он может производиться с алюминиевым слоем или без такового. Для верхней части можно выбрать навинчивающуюся укупорку различного диаметра, повторно закрываемые крышечки или простое решение с отрываемой пленкой или фольгой. Барьерные свойства материала для всех компонентов упаковки могут быть различными, в зависимости от характеристик продукта.

В настоящее время диапазон диаметров составляет от 25 до 100 мм, высота варьируется от 50 до 350 мм, а ёмкость — от 80 до 2000 мл.

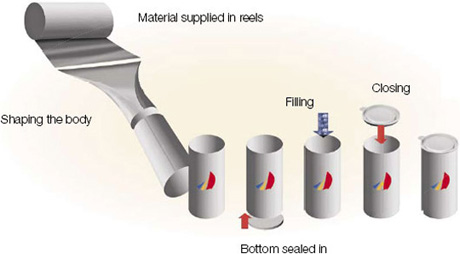

Поскольку упаковка Cyclero производится из многослойного материала непосредственно перед наполнением, ее можно изготавливать прямо на месте. Все материалы поставляются в рулонах.

Упаковку Cyclero можно изготавливать непосредственно перед наполнением прямо на месте

По существу, процесс создания Cyclero представляет собой обычный цикл для вертикальной упаковочной машины (VFFS). Часть пленки соответствующего размера отрезается от рулона для изготовления корпуса упаковки и формируется в рукав перед сваркой. Затем вырезается дно из второго рулона материала, и осуществляется его приваривание к корпусу с помощью сварки ультразвуком. После этого к данной своеобразной банке из многослойного материала приваривается гибкая или жесткая крышка для многократного открывания и закрывания. Это были две недавние разработки из области техники для формирования, наполнения и герметичного закрывания гибкой упаковки. На данный момент существует несколько разработок в сфере гибких пакетов, о которых автор блога Best In Packaging собирается рассказать в следующей статье.
